| SEM370 SERIES 배선 방법 wiring method | |
| PCB-A 배선도 | |

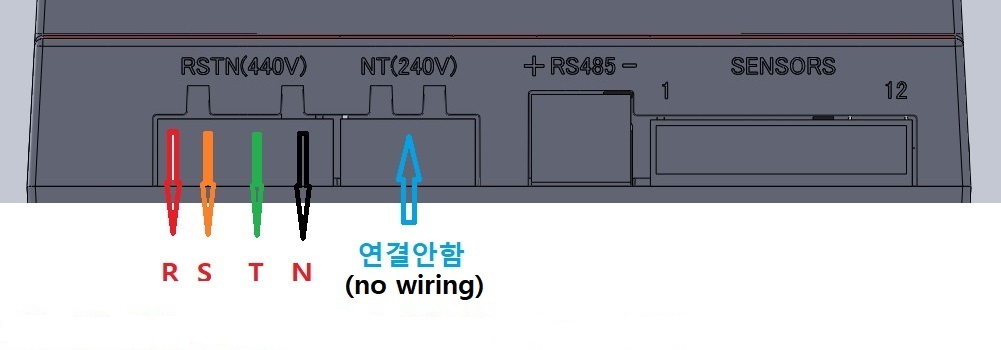

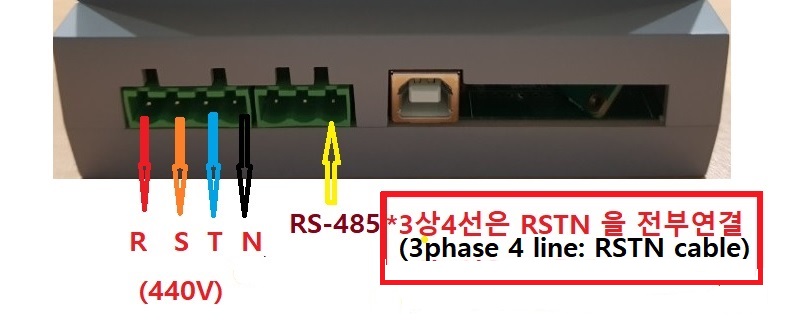

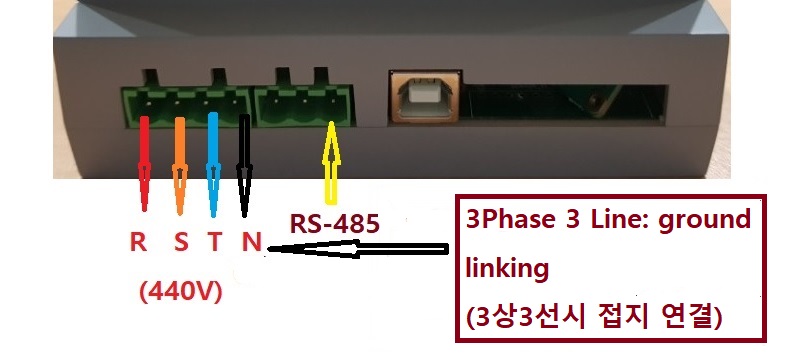

| 3상4선 (380V, 440V) 3 Phase 3 Line | 3상3선 (220V, 380V, 440V) 3 Phase 4 Line |
|
|
|
| PCB-B 배선도 | |
| 점프선 1개 장착 보드: 표준형 (Standard type: Jump cable: 1 pc included) | |

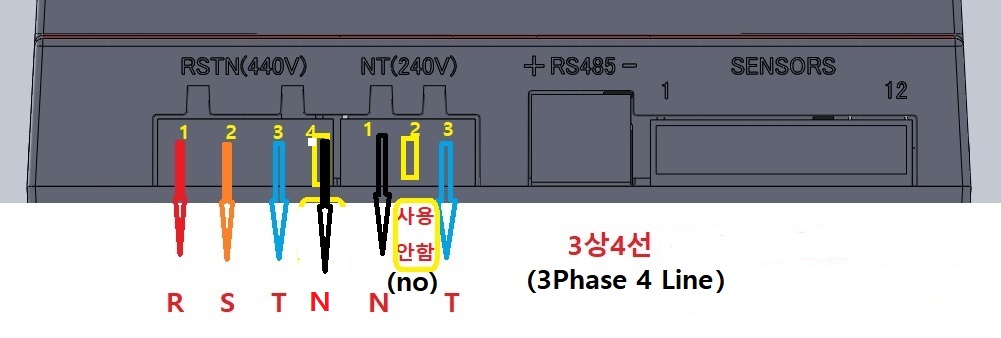

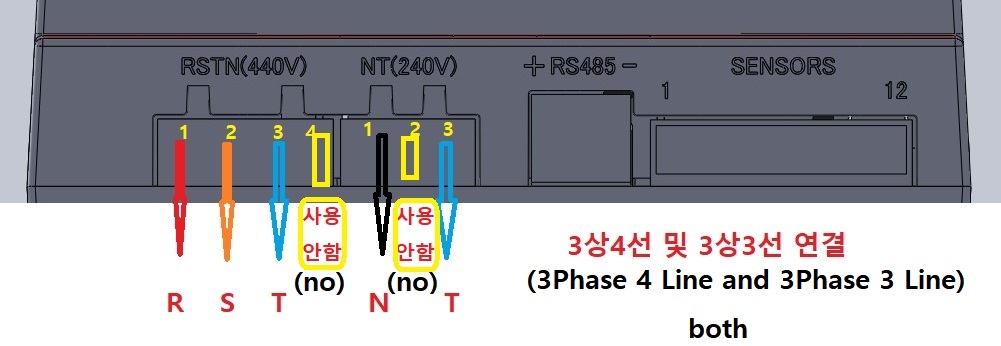

| 3상 4선 (380V, 440V) 3 Phase 4 Line | 3상 3선 (220V, 380V, 440V) 3Phase 3 Line |
|
|
|

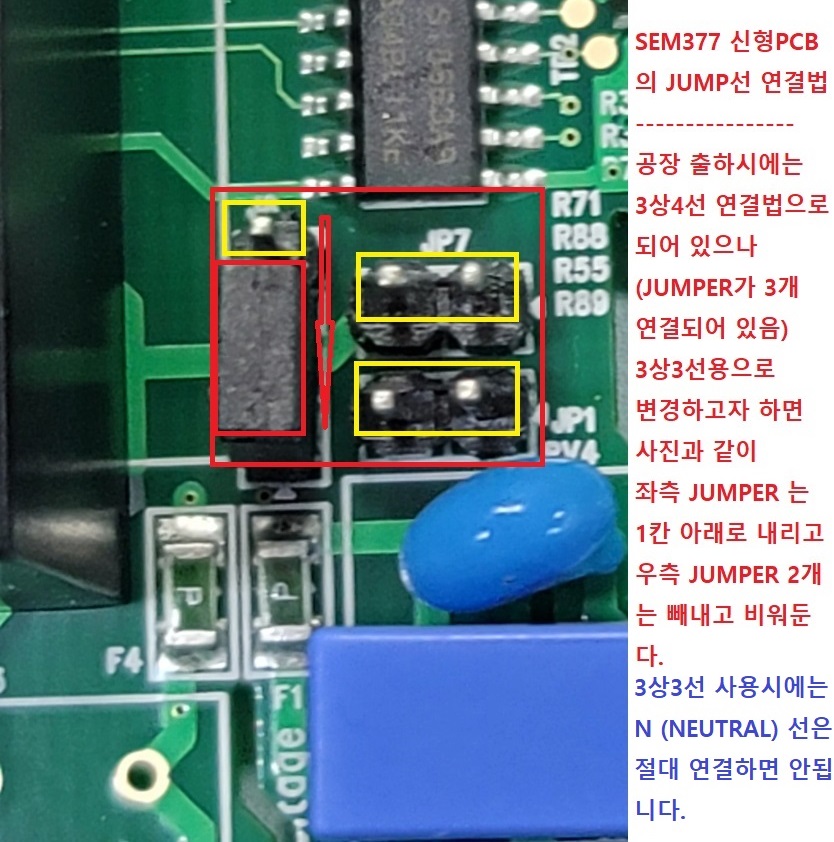

| 점프선 3개 장착 보드: 주문형 (Order made : Jump cable : 3pcs connected) | |
| 3상 4선 (380V, 440V) 3 Phase 4 Line | |
|
|
|

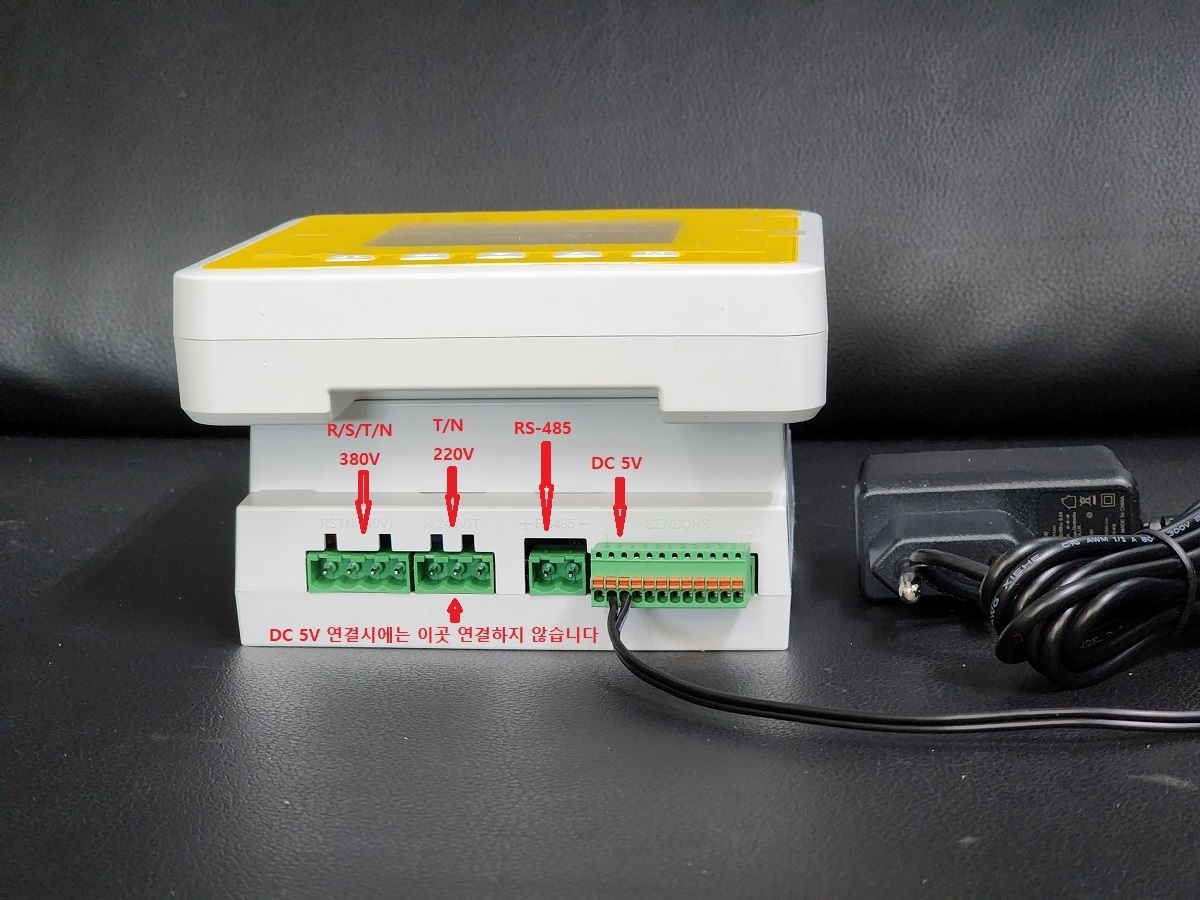

| 전류 센서 3개와 DC 5V 전원 연결만 하여 전류만 측정 및 저장이 가능 하다 | |
|
|
|
|
각종 센서 연결 단자 (DUST 는 아직 구현이 안됩니다) |
|
|
|
|
|
PIANO SWITCH 용도별 사용법 |
|
|
|
|
|
